Токарный станок с ЧПУ
- LUCUBRATE
- КИТАЙ
- 30 ДНЕЙ
- 200PCS В ГОД
Токарный
станок с ЧПУ Станок с сервоприводом Siemens 808D с ЧПУ и сервоприводом. Разработан для полного анализа технических характеристик роликовых токарных станков HERKULLES Италии, Германии, новых форм механической конструкции.
В то же время опираясь на хорошо известные отечественные станкостроительные компании аналогичного опыта. Станок подходит для рулонов различных материалов, прокатных валков центрального и черновой обработки, отделки.
Машина использует 4 направляющих + 1 вспомогательная направляющая для машины высокой жесткости, обеспечивает надежную гарантию.

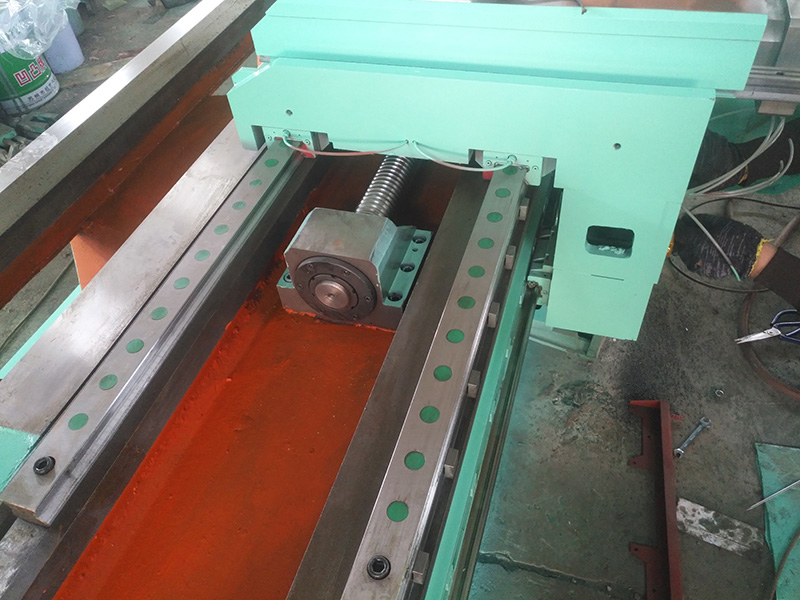

Седельный станок, мобильный инструмент, использующий высокопрокатные жесткие рельсовые опоры и повышающие устойчивость машины и высокую жесткость системы, а также чувствительность, чтобы гарантировать общую точность интегрированной обработки станка, защиту рельса из нержавеющей стали для всей машины.
Частота использования шпинделя, мощность двигателя 30 кВт, бесступенчатое регулирование скорости.
Машина оснащена специальным программным обеспечением, интерактивная операционная система может выполнять цилиндрические ролики, проходить автоматическое программирование, благодаря чему сокращается громоздкая работа по программированию, повышается эффективность.

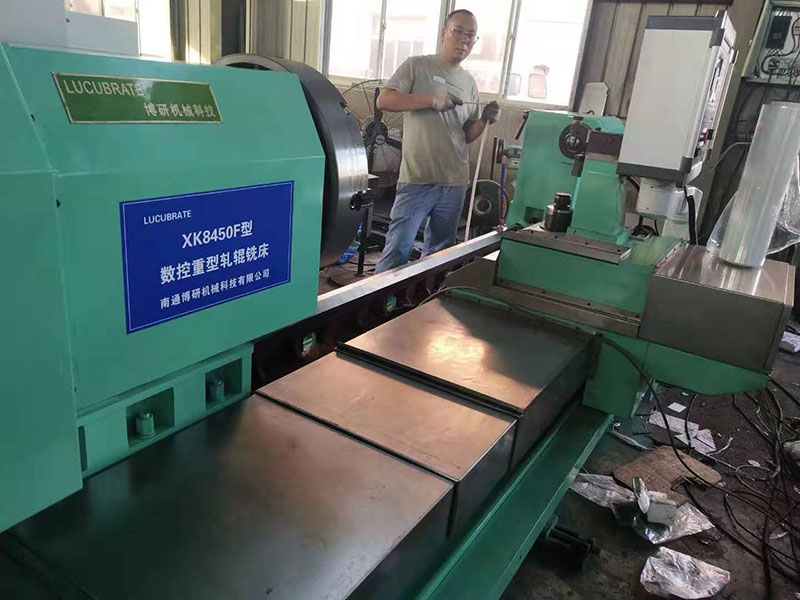

Сверхмощный валок с ЧПУ Токарный станок, пригодный для черновой и чистовой прокатки валков с профилем чугунного валка или высокоскоростного стального или вольфрамового валка и т. Д.
Токарный токарный станок для тяжелых условий эксплуатации подходит для заготовки до следующих данных:
Максимум. Обрабатываемый диаметр: 550 мм
Максимум. межосевое расстояние: 2500мм
Максимальный вес рулона по центру: 3500 кг
Контроллер ЧПУ: Siemens 828D
Дополнительная функция 1
Специальное программное обеспечение для программирования цеха точеного программирования.
Опционная функция 2
Блок башни можно редактировать с помощью башни четверки NC. Он может исправить 4 хвостовика одновременно. это очень хорошо для черновой обработки и отделки с различными хвостовиками.
Описание:

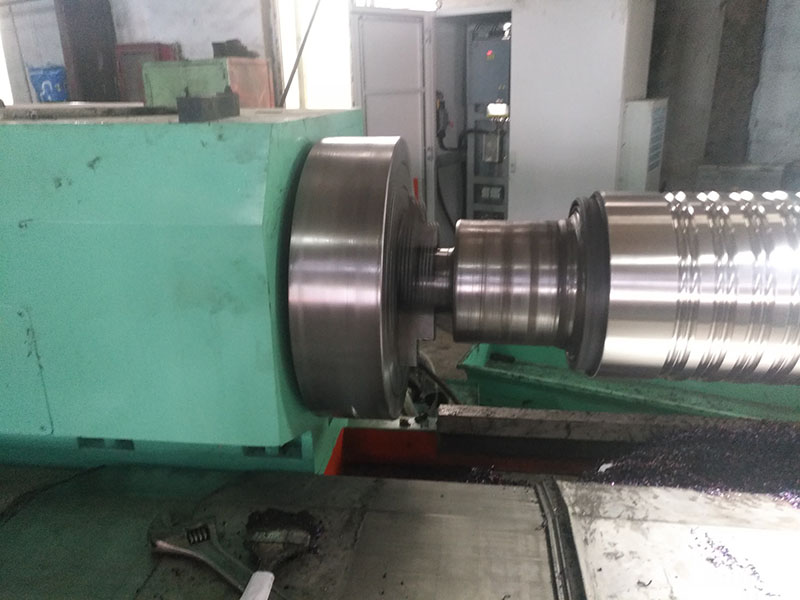

Заготовка размещается между 4-х баночной лицевой панелью передней бабки и центром задней бабки.
Токарные токарные станки с ЧПУ CK8450 * 2500 - это токарные станки с 5-ю проходами, специально разработанные для обслуживания цилиндров. Токарные станки с ЧПУ для тяжелых условий эксплуатации CK8450 * 2500 отличаются прочностью и надежностью, а также превосходной жесткостью, обусловленной негабаритными компонентами и 5 направляющими. Имеются 2 направляющих для задней бабки, 2 направляющих для седла на ровной поверхности, в то же время на вертикальной поверхности имеется 1 направляющая, соединяющая конец седла с рабочей стороны.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ токарно-карусельного токарного станка с ЧПУ CK8470 * 2500 с ЧПУ
ВМЕСТИМОСТЬ | |
Высота центра над направляющими кровати | 425 мм |
Расстояние между центром | 2500 мм |
Максимум. диаметр рулона | 550 мм |
Ширина кровати | 920 мм |
Количество направляющих | 4 + 1 |
Максимальный вес заготовки поддерживается между центрами без постоянных | 3500 кг |
Headstock
Шпиндель, валы и редукторы изготовлены из 18 Ni Cr Mo5, полностью закалены и отшлифованы. Шпиндель установлен на шейках, которые снабжены высокоточными подшипниками SKF, специально предназначенными для шпинделей. 4 челюсти, независимый патрон, литой стальной корпус, диам. 650мм. Бесщеточный двигатель шпинделя переменного тока управляется с помощью VFD. Бесступенчатое изменение скорости вращения шпинделя в каждом диапазоне скорости. Система смазки с непрерывной принудительной смазкой всех компонентов передней бабки, в комплекте с предохранительным устройством, которое срабатывает в случае неисправной работы.
БАБКА | |
Нос шпинделя | Метрика № 80 |
Внутренний диаметр переднего подшипника | 240 мм |
Двигатель шпинделя AC AC SERVOR | 30kW |
Количество диапазонов скорости шпинделя | 2 |
Изменение оборотов в разных диапазонах | rpm5 ~ 350 |
Корпус из чугуна, 4 челюсти, 550 мм, | |
бабка

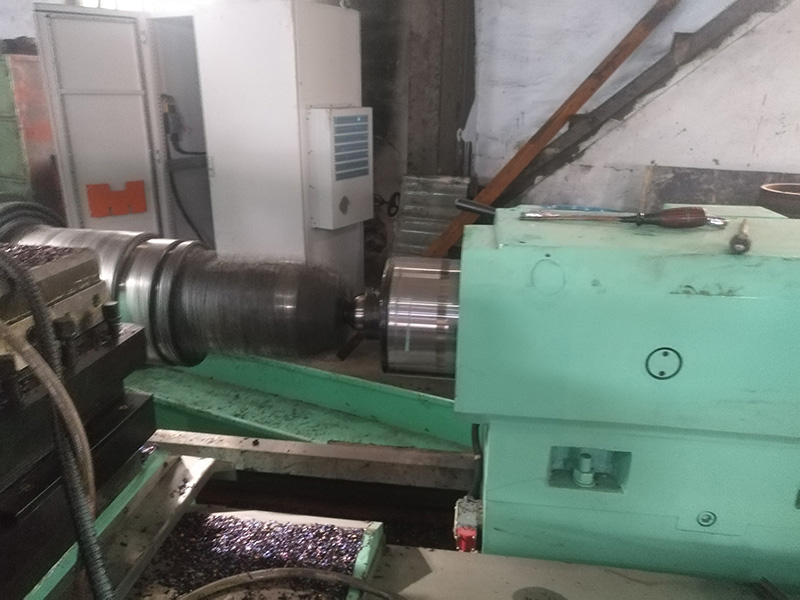

Задняя бабка для этих токарных станков специально разработана для уменьшения расстояния между центром и большими подшипниками, чтобы повысить устойчивость и избежать вибраций.
Tailstock | |
Диаметр иглы | 220 мм |
Quill travel | 250 мм |
Управление иглой | моторизованный |
Контроль хода задней бабки | моторизованный |
